管道式电磁流量计的安装示意图通常包括以下几个关键要素，以确保正确和有效地测量流体流量。下面是一些关于管道式电磁流量计安装的基本要求和典型示意图的描述：
电磁流量计安装基本要求
安装位置：
- 水平或垂直：电磁流量计通常可以水平安装，但在某些情况下也可以垂直安装，具体取决于流体的性质。
- 避免干扰：应远离弯头、阀门、泵、涡流计等，以避免流体流动的不均匀性影响测量准确性。
直管段：
- 在流量计的进出口应保留一定长度的直管段一般要求至少5-10倍的管径（D），以确保流场稳定。
流体条件：
- 导电性：所测流体必须具有良好的导电性，通常电导率应大于5µS/cm。
- 温度和压力：确保流量计能够在系统的工作温度和压力下运行。
电源和接线：
- 确保电磁流量计接入电源，并按照厂家规定进行阀门和传感器的信号连接。

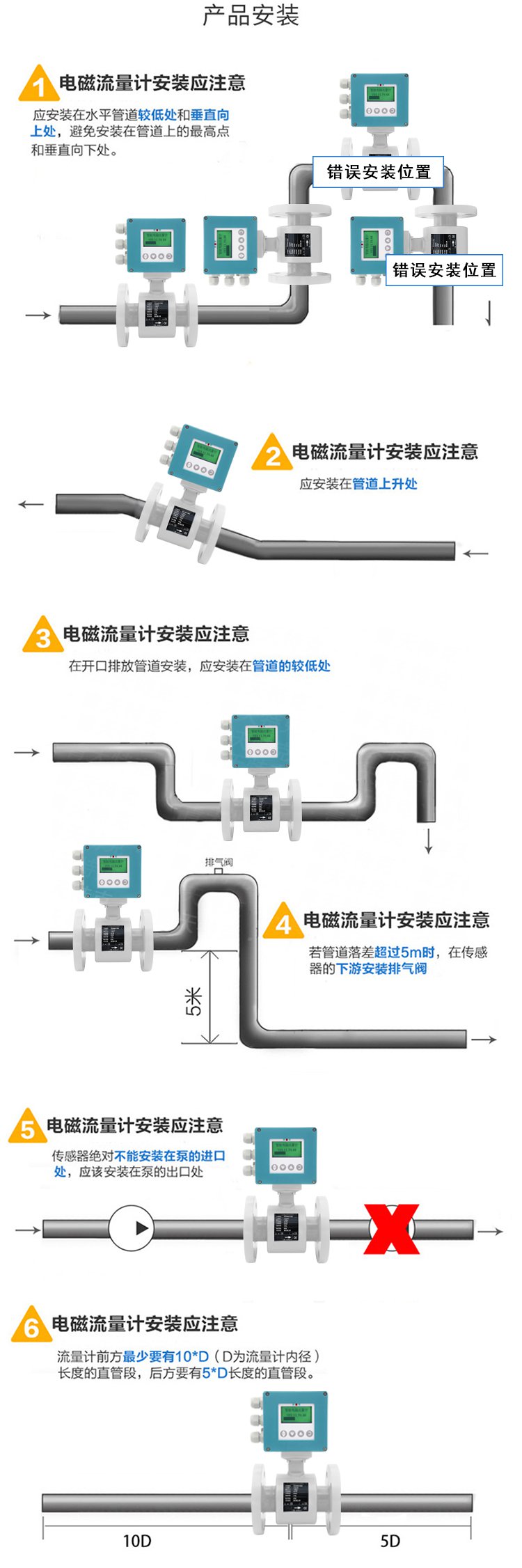

典型安装示意图
- 流体方向：箭头表示流体的流动方向。
- 流量计位置：中部是电磁流量计，标注"电磁流量计"或流量计型号。
- 直管段：在流量计的上下游分别标注出5D / 10D直管段，并注明这些部分应无干扰物（如阀门、弯头等）。
- 电源连接：旁边标注电源接口和信号输出接口，指示与显示器或控制系统的接线方式。
参考建议
建议查阅具体型号的用户手册，以获得详细的安装指导和示意图。不同品牌和型号的电磁流量计可能会有不同的安装要求，因此遵循厂家提供的指引是非常重要的。
