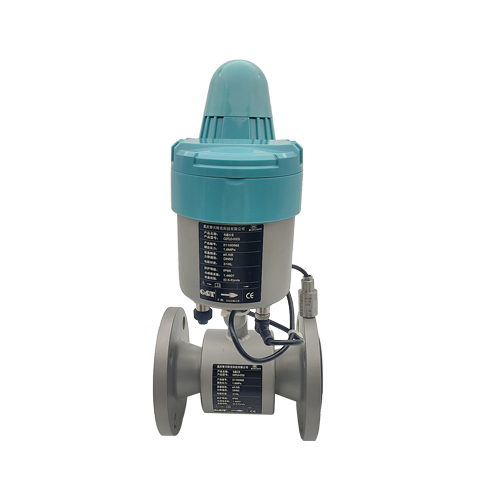

电磁水表是一种基于法拉第电磁感应定律测量水流量的仪表，其工作原理和结构特点如下：

‌工作原理‌

1. ‌电磁感应基础‌
   当导电液体（如水）流经磁场时，会切割磁感线，产生与流速成正比的感应电动势（<math xmlns="http://www.w3.org/1998/Math/MathML">E</math>E）。根据法拉第定律，电动势公式为：

   <math xmlns="http://www.w3.org/1998/Math/MathML" display="block">E=k⋅B⋅v⋅D</math>E=k⋅B⋅v⋅D

   其中，<math xmlns="http://www.w3.org/1998/Math/MathML">B</math>B为磁感应强度，<math xmlns="http://www.w3.org/1998/Math/MathML">v</math>v为流速，<math xmlns="http://www.w3.org/1998/Math/MathML">D</math>D为管道内径，<math xmlns="http://www.w3.org/1998/Math/MathML">k</math>k为仪表常数。

2. ‌信号检测与处理‌

   • ‌电极检测‌：安装在管道两侧的电极捕获感应电动势，其大小直接反映流速。
   • ‌流量计算‌：流速乘以管道截面积（<math xmlns="http://www.w3.org/1998/Math/MathML">Q=v⋅A</math>Q=v⋅A）得到体积流量。信号处理单元将电压信号放大、滤波，并转换为标准输出信号（如4-20mA或数字信号）。

3. ‌磁场设计‌

   • 采用‌交变磁场或脉冲直流磁场‌，避免直流磁场导致的电极极化问题，确保长期稳定性。
   •


‌关键结构‌

1. ‌传感器部分‌

   • ‌励磁线圈‌：产生均匀磁场，通常缠绕在测量管外部。
   • ‌电极‌：与流体接触，材质需耐腐蚀（如不锈钢、钛），内衬绝缘材料（如橡胶、PTFE）防止短路。
   • ‌测量管‌：非导磁材料制成，确保磁场穿透。

2. ‌信号处理单元‌

   • 包括放大器、滤波器、模数转换器和微处理器，用于消除噪声（如工频干扰）并精确计算流量。

3. ‌显示与通信模块‌

   • 显示实时流量、累计水量等数据，支持数据远传（如RS485、Modbus）。

‌应用特点‌

• ‌优点‌：

  • 无机械部件，压损小，寿命长，维护简单。
  • 适用多种水质（污水、腐蚀性液体），测量不受温度、密度影响。
  • 高精度（±0.5%～±1%），宽量程比（通常10:1以上）。

• ‌局限性‌：

  • 需流体电导率＞5μS/cm（不适用于纯水或油类）。
  • 要求满管流，安装需避开振动或强磁场区域。

‌安装与校准‌

• ‌安装要求‌：
  • 水平或垂直安装，确保满管状态，前后直管段（通常前5D、后3D）以稳定流态。
• ‌校准‌：需定期标定，通过标准流量装置调整仪表系数，保证精度。

电磁水表凭借其非接触测量和高可靠性，广泛应用于供水、工业过程控制及环保监测等领域，是现代流量测量的重要工具。
