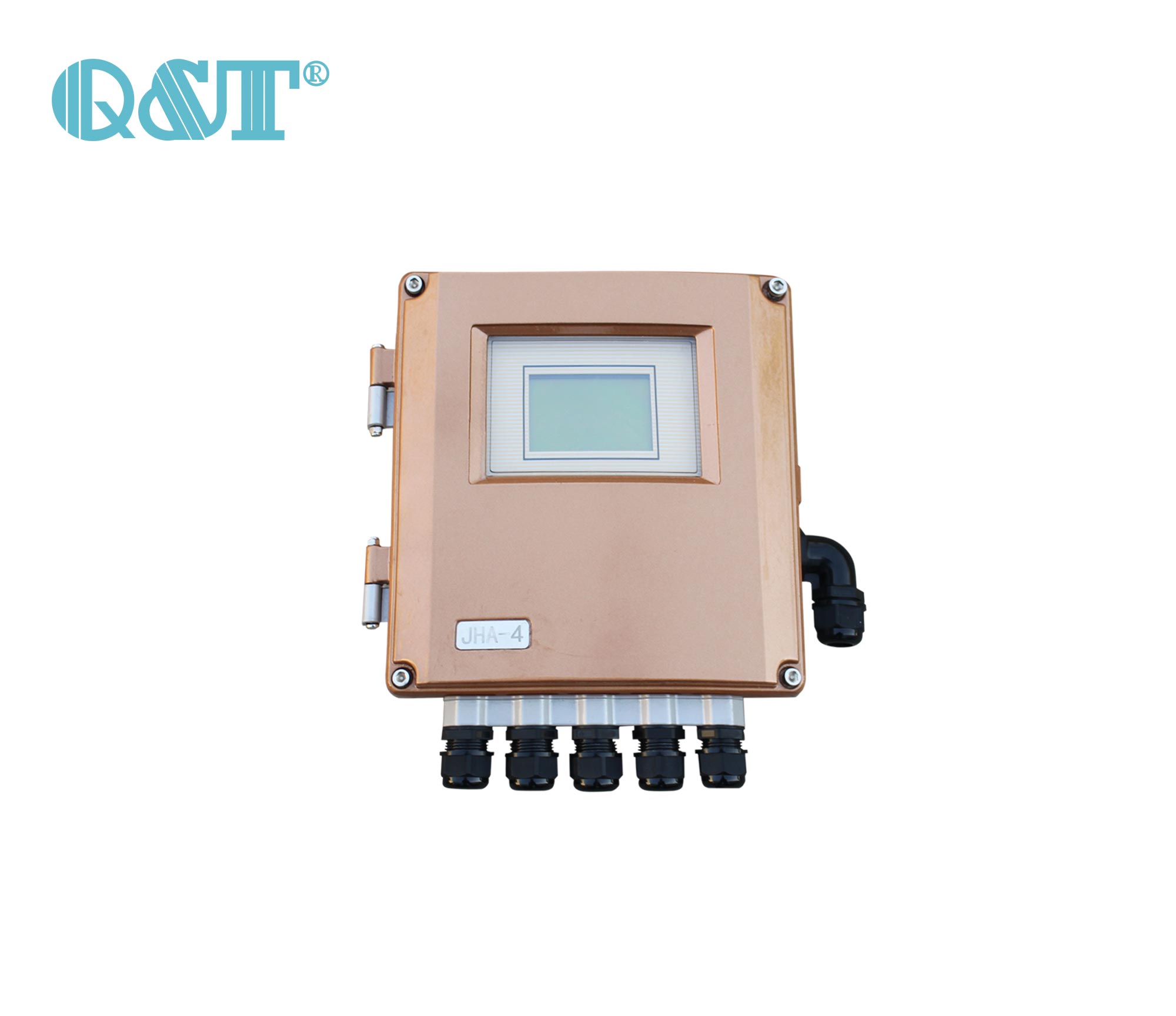

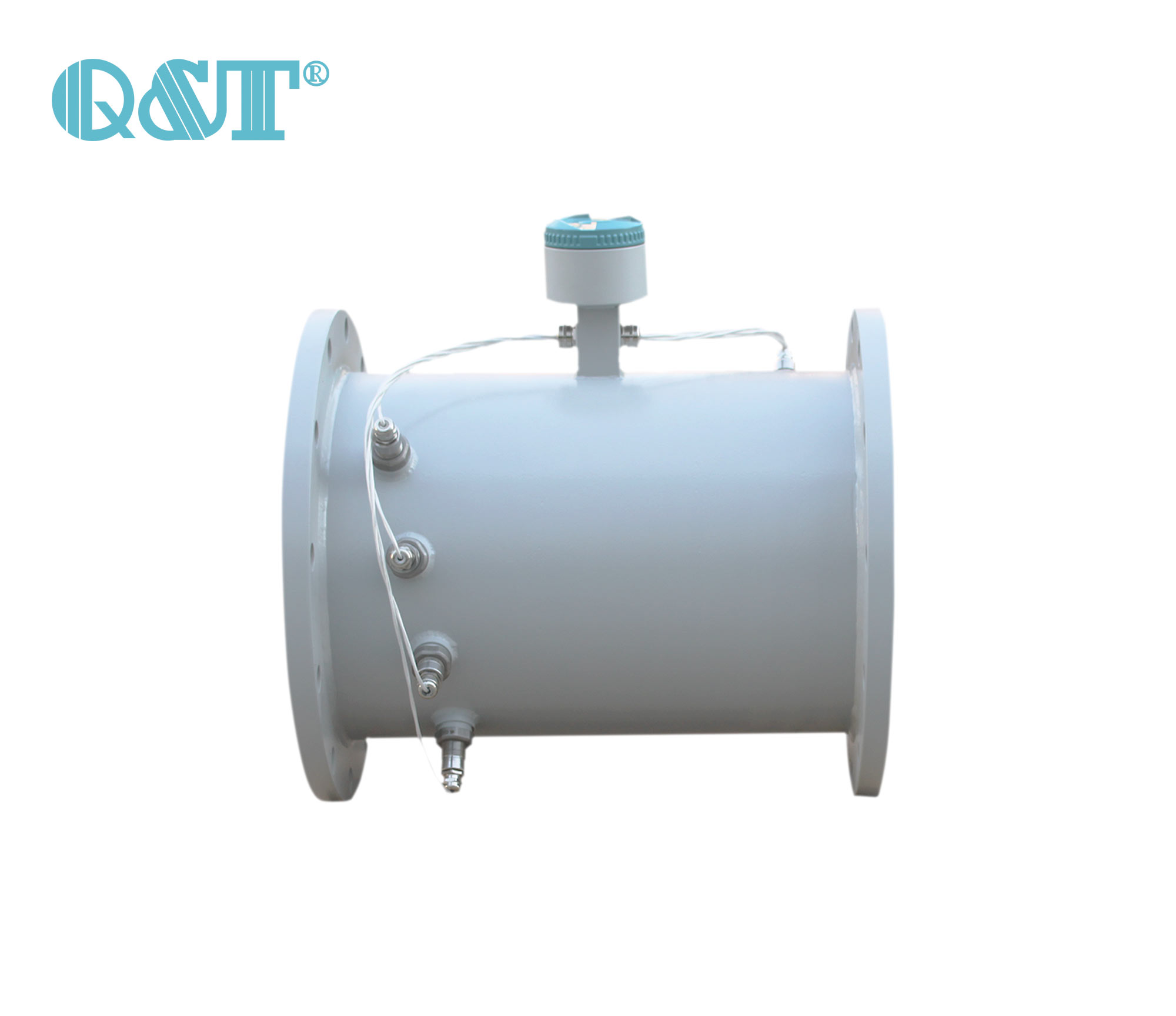

四声道超声波流量计

1、0.5%线性度，0.2%重复性；
2、非导电/特殊介质测量；
3、低电压多脉冲平衡发射接收；
4、正向/负向/净累积器；
5、隔离RS-485接口，支持MODBUS RTU；
6、抗干扰设计，电气隔离的直流电源供电；
7、内置热量测量/热量计；
8、2路二线制PT1000铂电阻输入电路；
9、1路模拟4-20mA输出，OCT频率信号输出；
10、可选直流/交流/220交流供电；
11、每个周期采样次数提高到128次，22皮秒时差测量分辨率；

使用方法

（1）、窗口简介
窗口主要分组为：流量显示、传感器设置、通信设置、输出设置、清除流量、4~20mA校准等。其各个分组说明如下：
1.流量显示：用于显示窗口，显示瞬时流量、正累积流量、负累积流量、净累积流量、瞬时流速、日期时间、电流输出等。
2.传感器设置：设置传感器类型，管道外径、管壁厚度、流体种类、探头类型、探头安装方法等参数，显示安装距离等。
3.通信设置：设置RS485通信波特率，modbus RTU通信地址等。
4.输出设置：用于设置4~20mA所对应的瞬时流量，OCT脉冲输出相关
5.清除流量：用于清除累计流量、历史流量记录等，清除累计流量计需要密码，密码请同厂家联系。
6.4~20mA校准：用于校准4~20mA输出校准。
（2）、快速输入管道参数和步骤：
1. M50，传感器类型（主机支持多种探头），传感器主要有插入式、表贴式或者参数已经写入设备的特定的传感器；如果传感器为管段一体式管段且参数没有写入设备，如DN100，DN200，则传感器类型选择插入式；已经写入特殊参数的管段一体式管段除外。
2. M56管道内径
3. M57管壁厚度：M50选择为表贴式有此项
4. M58管道材质：M50选择为表贴式有此项
5. M64流体类型：默认为水
6. M51探头安装方式：Z、V、N、W，M50选择为表贴式有此项
7. M137固化参数（此操作非常重要）
8. M9501设置为传感器设置
9.M518显示Q(信号质量)，T（时间传输比）；一般情况下要求Q（信号质量）大于50%，时间传输比T在100±3%以内；M543查看信号质量，要求信号质量大于40%
10. M514显示第一声道的瞬时流量。
11. M9501设置为流量显示界面
如果设备为双声道流量计，则还需要查看第二声道传感器数据，查询与设置方法与第10、11步相同，但是窗口则变为M618、M614、M543。
（3）、判断流量计工作是否正常
> M518: 如果Q>80 97%<T<103%，M543信号强度>50，则仪表第一声道正常工作
> M618: 如果Q>80 97%<T<103%，M543信号强度>50，则仪表第二声道正常工作

注意事项

1、观察安装现场管道是否满足直管段前10D后5D以及离泵30D的距离。(D为管道内直径)
2、确认管道内流体介质以及是否满管。
3、确认管道材质以及壁厚(充分考虑到管道内壁结垢厚度)
4、确认管道使用年限，在使用10左右的管道，即使是碳钢材质，建议也采用插入式安装。
5、前四步骤完成后可确认使用何种传感器安装
6、开始向表体输入参数以确定安装距离。
7、非常重要：精确测量出安装距离。
