高精度超声波物位计

技术参数

产品简介

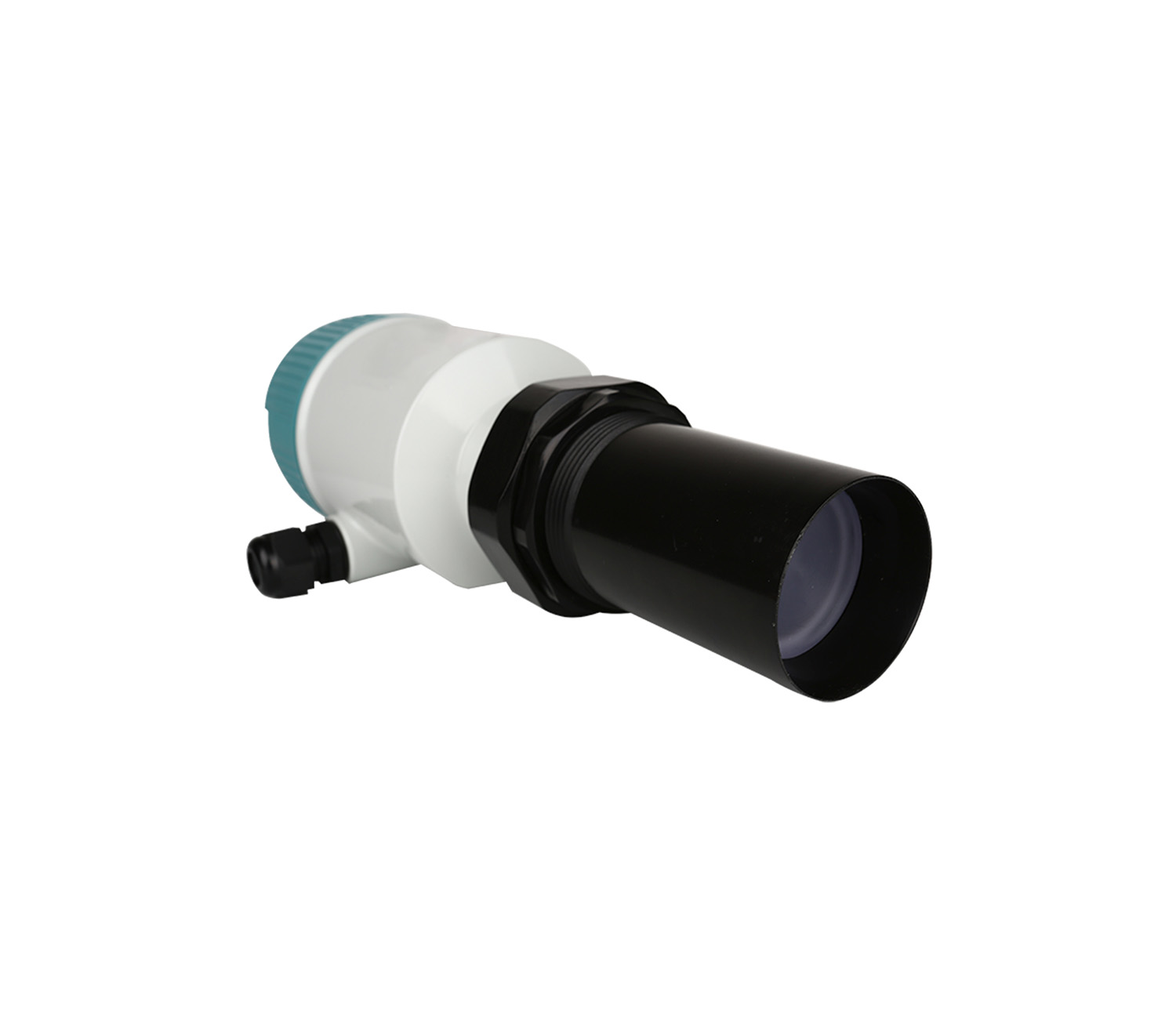

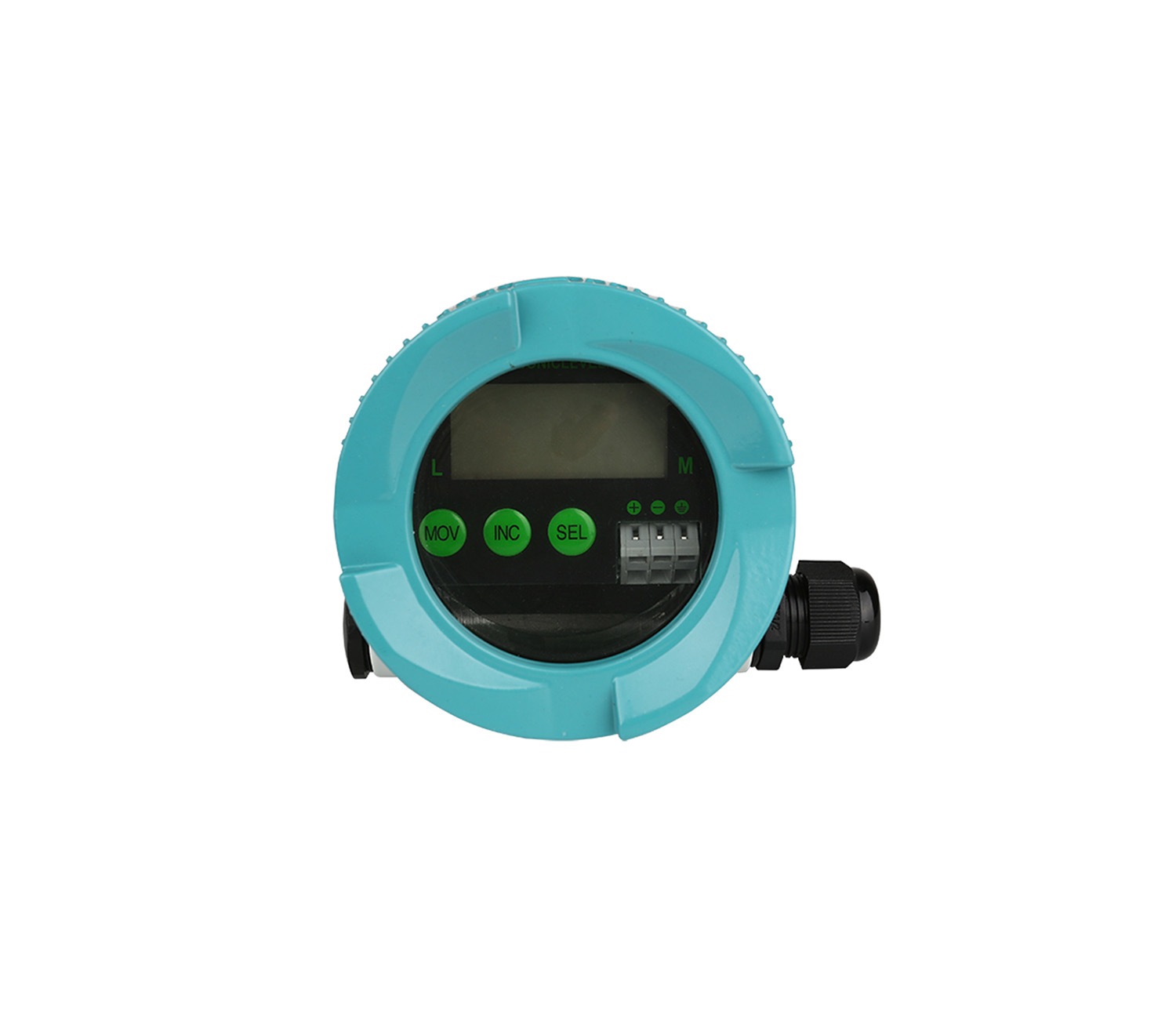

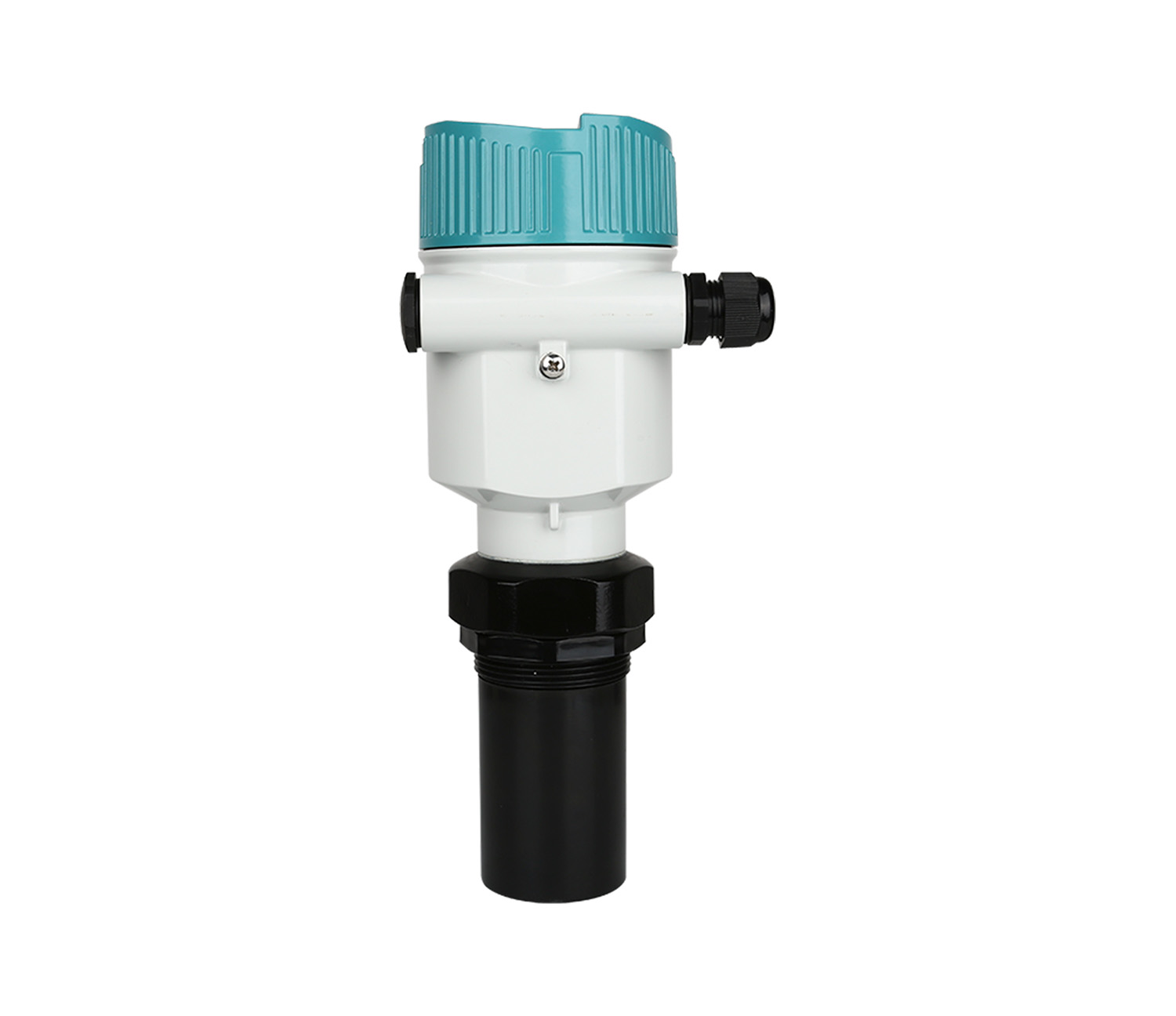

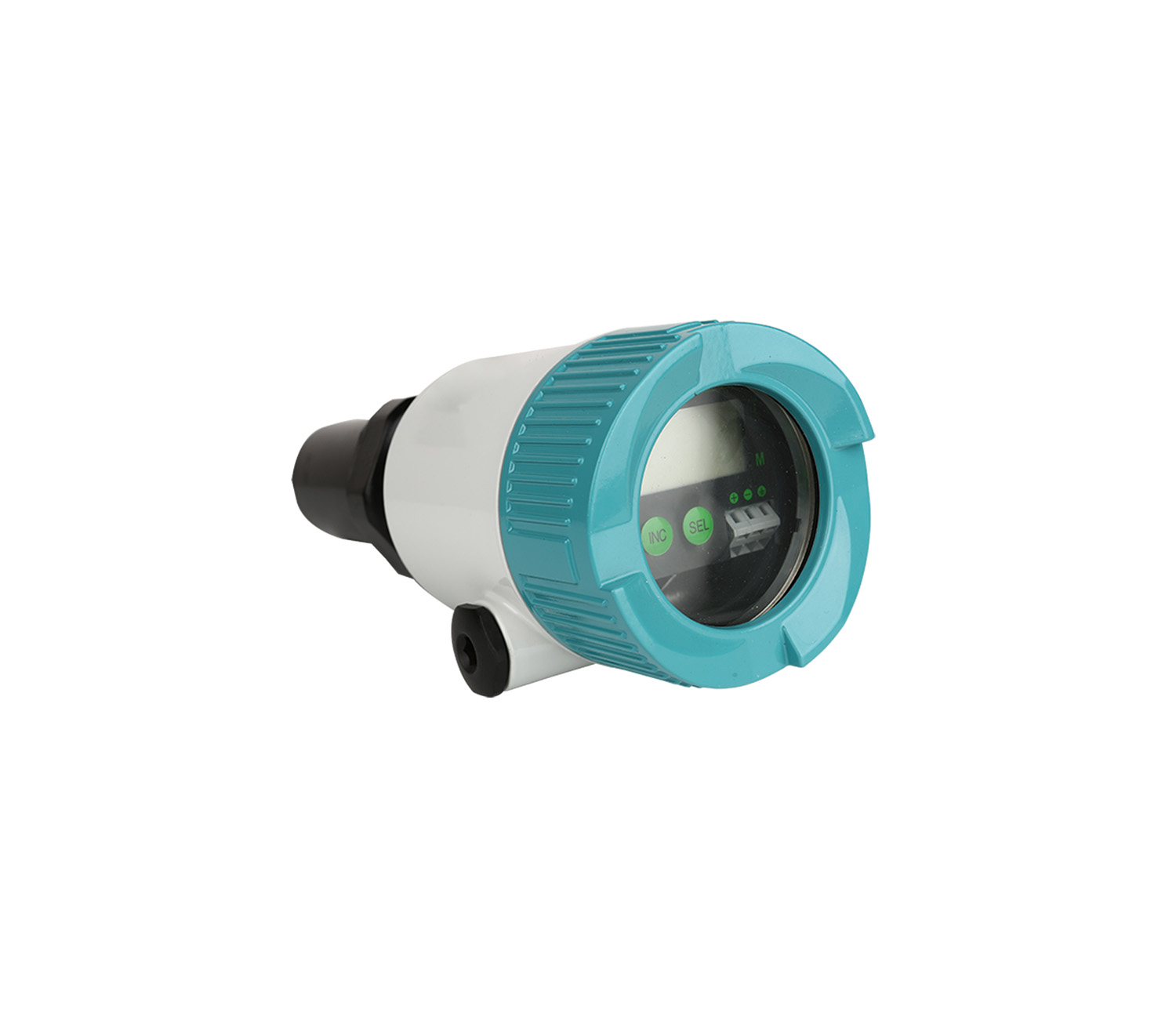

　QTDS-100一体式超声波物位计是通用型超声波物位计，它博采众长，吸取了国内外多种物位仪优点，实现了全数字化，人性化设计理念，具有完善的物/液位测控·数据传输和人机交流功能。主芯片采用工业级单片机，数字温度补偿和超宽电压输入稳压等数十块相关集成电路。具有抗干扰性强，可任意设置上下限节点及在线输出调节，并带有现场显示，可选择模拟量，开关量及RS485输出，方便的与相关设施接口。它不必接触工业介质就能满足大部分物位测量要求，从而彻底地解决了压力式、电容式、浮子式等传统测量方式带来的缠绕、堵塞、泄露、介质腐蚀、维护不便等缺点。

安装要求

1、换能器的正下方应尽量避开进、出料口等液面有剧烈波动的位置；
2、由于波束角的存在，换能器安装时应与器壁或池壁保持一定的距离；
3、超声波波束所辐射的范围内，不能有障碍物，安装时应尽量避开池内设施，如扶梯、管路、搅拌器等；
4、安装地点应尽可能远离产生强电磁干扰的设备；
5、对于顶部为拱形的容器，超声波液位计安装应偏离容器顶中心位置，以免形成多次的反射回波；
6、顶部为平面的锥形容器，超声波液位计应尽量安装在顶部中央，这样可以保证测量到容器底部；
7、应尽量避免将超声波液位计安装在液位容易堆积泡沫漂浮物或剧烈波动的地方，因为会影响回波质量，产生虚假回波，从而影响测量精度。必要时可加装导波管，其长度至最低液位即可，应保证管内、外液位能自由、同步升降，内壁要光滑；
8、尽量不要使用在有水蒸气的场合，如果有蒸汽，易形成水珠附着在探头的表面，对正常测量造成影响；
9、露天安装时应加装遮阳（雨）罩。
