一、项目背景

钢筋混凝土渠道，尺寸是500x600mm；介质为污水；满管和非满管交替；实时测量流量和液位变化；使用新的测量系统升级现有的文丘里槽。

二、测量任务

（1）使用现有文丘里槽检测废水处理厂排放；（2）流量输出到控制系统；（3）为现场计数器输出与体积成比例的m³脉冲值。

三、解决方案

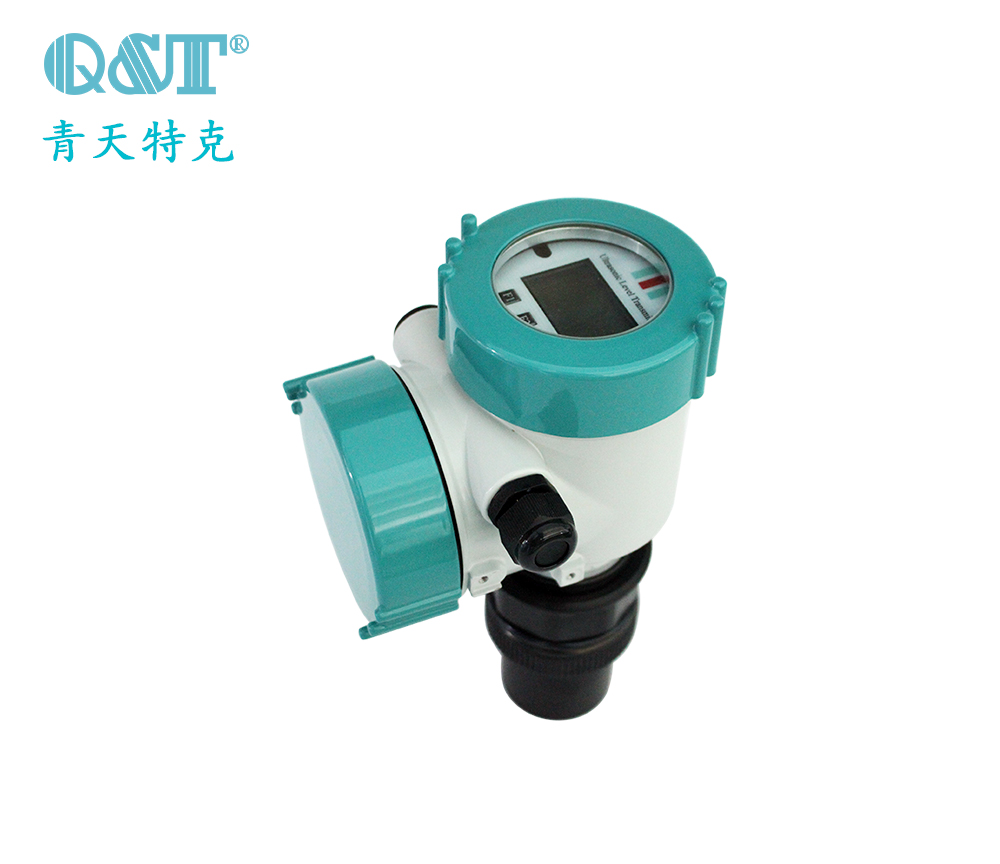

安装超声波液位计测量系统，根据Q/h关系计算流量；

为了尽可能降低测量误差，选择了具有极低测量盲区（P-M3 型，盲区高度0.07m）的超声波传感器来检测液位；

客户要求的所有信号都从变送器传送到控制系统和现场计数器；

传感器已使用标准墙壁安装角度安装在文丘里槽上方。

四、优点

测量精度高；系统高可靠性；一天之内轻松的安装，包括测量现场校准。
