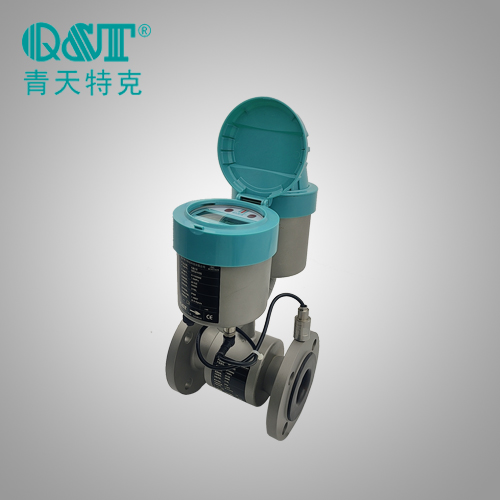

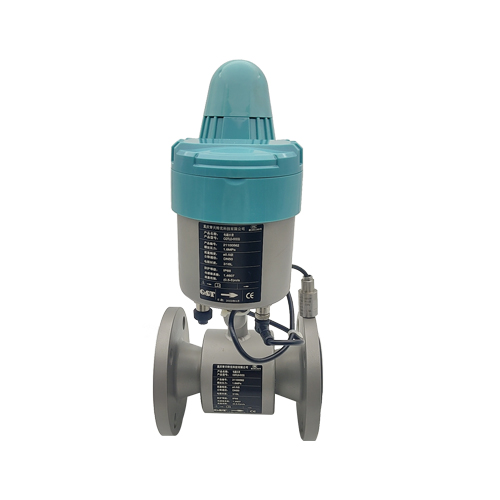

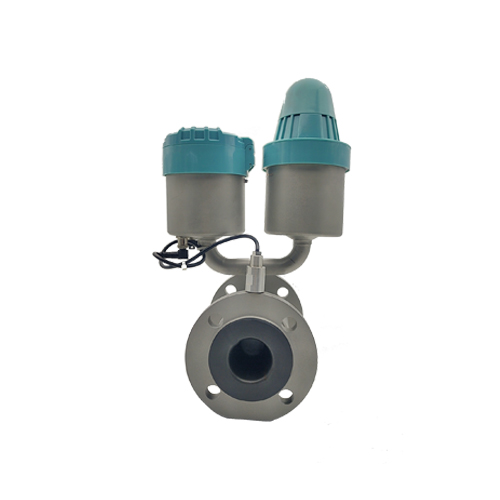

电磁水表
LXE-CQ系列电磁水表是根据法拉第电磁感应原理，制成的一种测量导电液体体积流量的仪表。具备宽量程、低始动流量、低压损、实时计量、累计计量、双向计量等特点；主要使用供水干线的DMA分区、在线监测、水损分析和统计结算等。
产品符合国家标准GB/T778-2018《饮用冷水水表和热水水表》、JJG162-2009《冷水水表》。
产品符合国家标准GB/T778-2018《饮用冷水水表和热水水表》、JJG162-2009《冷水水表》。
分享到:
产品特点
- 测量管内无阻流部件，压损小、直管段要求低；
- 变径设计，提高测量精度和灵敏度、降低励磁功耗；
- 合理选用电极和衬里，具有良好的耐腐蚀和耐磨损性能；
- 全电子化设计，抗干扰能力强、测量可靠、精度高、量程宽；
- 微处理器技术，运算速度快、精度高，低频矩形波励磁，励磁频率可调，低功耗设计；
- SMT元件贴装技术，电路稳定可靠；

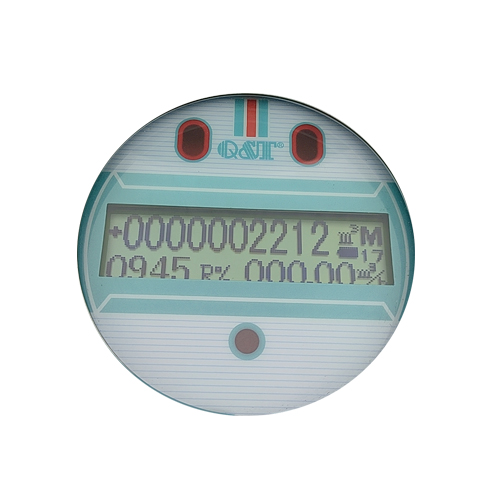

- 转换器高清LCD背光显示，全中文菜单操作，操作简单易学；
- 通讯方式RS485/蓝牙/LORA/NBIOT等可选；
- 协议类型CJT188协议、MODBUS协议可选；
- 具备自诊断、自监测功能；
- 全不锈钢表壳和红外遥控器操作，防护等级IP68；

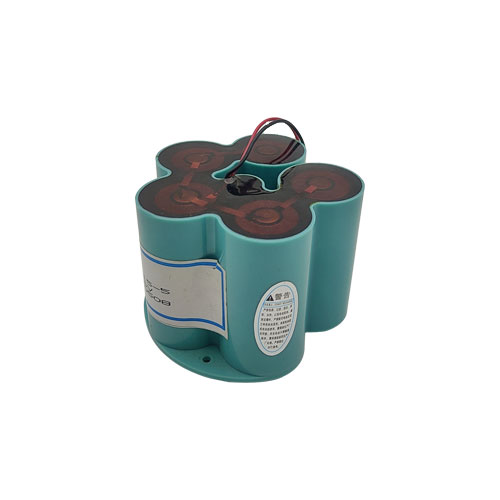

- 高容量锂电池组，计量部分持续工作时间不低于10年；
- 预留外置供电接口、压力/温度传感接口；
- 无线传输部分，电池可更换设计。
技术参数
| 执行标准 | GB/T778-2018 JJG162-2009 | ||||||||
| 流动方向 | 正/反/净流量 | ||||||||
| 量程比 | R160/250/400（可选） | ||||||||
| 精度等级 | 1级/2级（可选） | ||||||||
| 公称口径（mm） | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 |
| 公称流量（m3/h） | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
| 压损等级 | ∆P40 | ||||||||
| 温度等级 | T50 | ||||||||
| 耐压等级 | 1.6MPa（特殊需求可定制） | ||||||||
| 电导率范围 | ≥20μS/cm | ||||||||
| 信号输出 | 4-20mA、脉冲 | ||||||||
| 通讯输出 | 无输出/RS485/TTL/lora/NBIOT/蓝牙（可选） | ||||||||
| 协议类型 | CJT188协议、MODBUS协议、HART协议、PROFIBUS-DP协议（可选） | ||||||||
| 电源类型 | DC3.6V锂电池 | ||||||||
| 流动剖面等级 | U10，D5 | ||||||||
| 电磁兼容性等级 | E2级 | ||||||||
| 链接方式 | 法兰链接，GB/T9119-2010 | ||||||||
| 防护等级 | IP68 | ||||||||
| 环境温度 | -10℃～+75℃ | ||||||||
| 相对湿度 | 5%～95% | ||||||||
| 安装方式 | 水平/竖直 | ||||||||
| 电极材料 | 316L | ||||||||
| 壳体材质 | 碳钢/不锈钢（可选） | ||||||||
| 接地方式 | 有无接地/接地环/接地电极（可选） | ||||||||
安装尺寸
| 公称口径（mm） |
公称流量 m3/h |
量程比 R | L（mm） | D（mm） | H（mm） | K(mm) | n*d（mm） | 耐压等级 |
| 50 | 40 | 400 | 200 | 165 | 328 | 125 | 4*Φ19 | 1.6MPa |
| 65 | 63 | 400 | 200 | 185 | 340 | 145 | 4*Φ19 | 1.6MPa |
| 80 | 100 | 400 | 200 | 200 | 355 | 160 | 8*Φ19 | 1.6MPa |
| 100 | 160 | 400 | 250 | 220 | 365 | 180 | 8*Φ19 | 1.6MPa |
| 125 | 250 | 400 | 250 | 250 | 370 | 210 | 8*Φ19 | 1.6MPa |
| 150 | 400 | 400 | 300 | 285 | 413 | 240 | 8*Φ23 | 1.6MPa |
| 200 | 630 | 400 | 350 | 340 | 498 | 295 | 12*Φ23 | 1.6MPa |
| 250 | 1000 | 400 | 450 | 405 | 530 | 355 | 12*Φ23 | 1.6MPa |
| 300 | 1600 | 400 | 500 | 460 | 588 | 410 | 12*Φ23 | 1.6MPa |
